通信モジュール 外部アンテナタイプ(アンテナ別売)

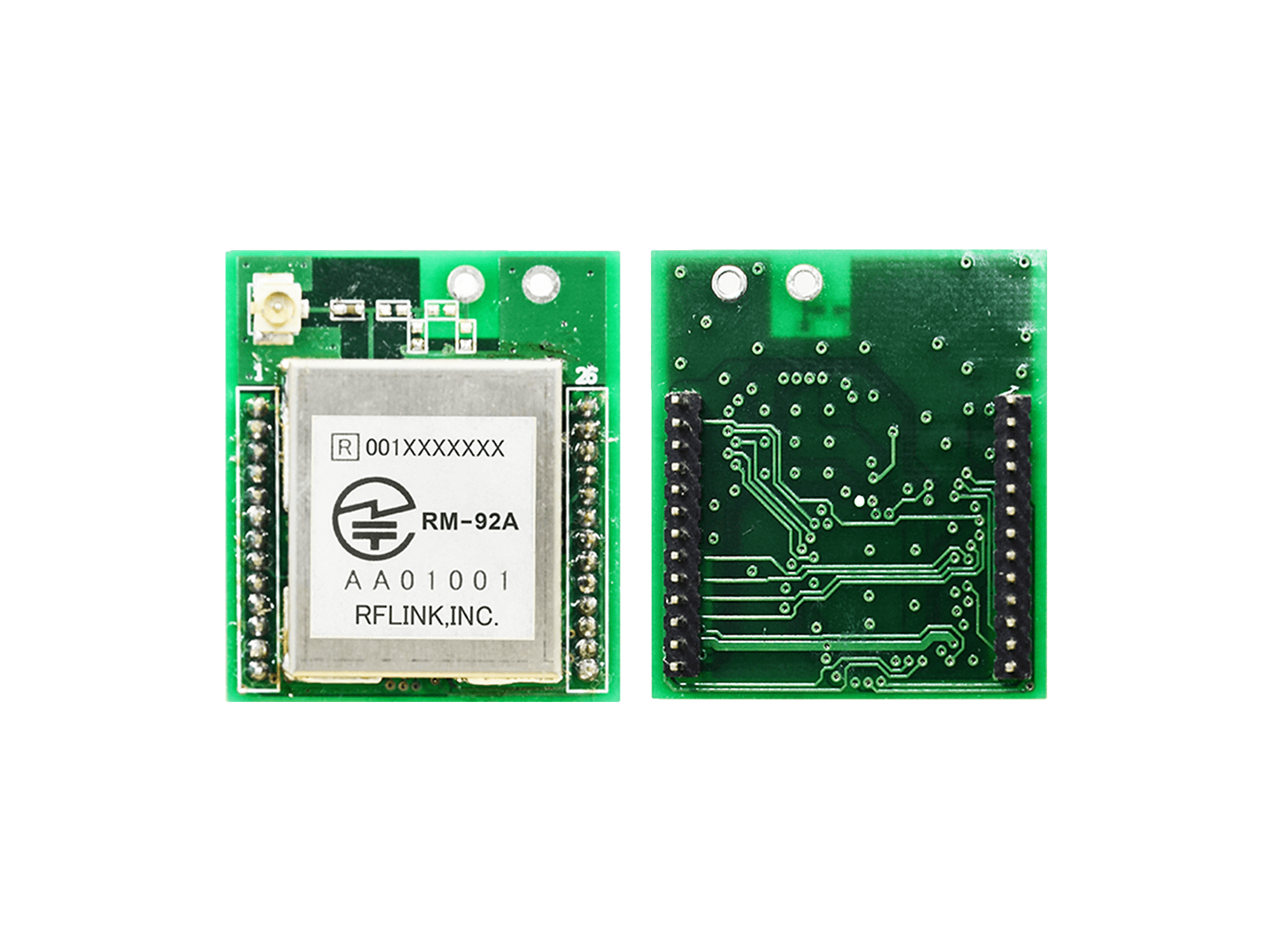

RM-92Aシリーズ RM-92AS

RM-92Aシリーズ  RM-92AS
ISOトリプル取得

国際認証基準:グリーンハウスは、「ISO14001」「ISO27001」「ISO9001」の各種国際認証基準をトリプル取得。
安心・安全・高品質な製品をお届けします。


  • このエントリーをはてなブックマークに追加
  • Pin It

取扱説明書

型番 名称 ファイル
RM-92Aシリーズ RM-92AS
  • RM-92AS
920MHz通信モジュールデータシート
データシート Ver210-RM-92A_RM-92C_data-sheets.pdf(2.5MB) Ver 2.0.10
RM-92Aシリーズ RM-92AS
  • RM-92AS
920MHz通信ソフトウェア取り扱い説明書(ファームバージョン1.1.9以前)
取扱説明書 SimpleMACstd92A-92C_instruction_manual-rev2.9.15.pdf(2.8MB) Ver.2.9.15
RM-92Aシリーズ RM-92AS
  • RM-92AS
920MHz通信ソフトウェア取り扱い説明書(ファームバージョン1.1.10以降)

取扱説明書 instruction_manual_SimpleMACstd922-92A-92C_rev2.6.pdf(1.5MB) 2.3
RM-92Aシリーズ RM-92AS
  • RM-92AS
920MHz通信ソフトウェア取り扱い説明書(ファームバージョン2.0以降)
取扱説明書 SimpleMACstd92A-92C_instruction_manual-rev2.9.10.pdf(2.1MB) 2.9.10
RM-92Aシリーズ RM-92AS
  • RM-92AS
920MHz通信ソフトウェア取り扱い説明書(ファームバージョン2.0.9以降)
取扱説明書 SimpleMACstd92A-92C_instruction manual-rev2.9.15.pdf(2.65MB) Ver 2.9.15
RM-92Aシリーズ RM-92AS
  • RM-92AS
RM-92A仕様書
仕様書 RM-92A_specs.pdf(359KB)

※閲覧には「Adobe Reader™(無料)」が必要です。閲覧できない場合はこちらからインストールしてください。

RF部仕様
周波数帯 920MHz
最大送信出力 +13dbm(約20mw)
受信感度 -137dbm
無線規格 独自規格/IEEE802.15.4g準拠
変調方式 LoRa/FSK/GFSK(GFSKは開発中)
チャンネル数 38
消費電力 送信時 28mA
受信時 10.5mA
待機電力 1μA以下
転送速度 292.97~300Kbps
通信距離 約100Km(見通し距離)

プロセッサ仕様
コアプロセッサ ARM CortexM3
内蔵メモリー FlashROM 128KByte
SRAM   16KByte
EEPROM   4KByte
外部 I/F GPIO
PIN設定により、最大21PINまで
ADC (4ch/12bit)
SPI (1ch)
I2C (1ch)
UART (1ch)
動作温度 -25℃~+75℃
保存温度 -25℃~+75℃


外形仕様
重量 約2.4g
外形寸法 W22.0×D26.0×H6.3(mm)
背面コネクタ 13PINヘッダ(1.27ピッチ)×2

その他
環境 RoHS対応
セキュリティ AES128標準装備
ネットワーク マルチホップ通信標準装備
電波法 工事設計認証
